5G智慧杆,助力行业应用部署

发布时间:2022-01-20  作者:中兴通讯 乔凤蛟,刘汉彩  阅读量:

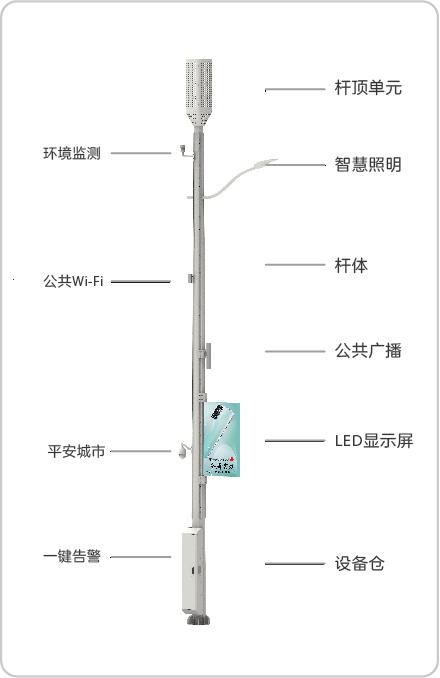

随着5G的商用,面对海量且更加密集化规模部署的5G站址需求,具备“一杆多用”的5G智慧杆成为5G站址载体的最佳选择。5G智慧杆一方面作为智慧城市的数据入口,集成智能照明、移动通信、城市监测、交通管理、信息交互和城市公共服务等功能,另一方面满足了5G基站大量布局的需求。而5G设备的有效部署和环境融合问题,则成为智慧杆建设面临的首要难题。

中兴通讯5G智慧杆解决方案,通过专业的结构设计和热设计,为5G通信设备提供安全可靠的工作环境。精心的外观设计,使得5G设备与灯杆完美融合,与周边环境和谐共处;可扩展的软硬件系统,使得智慧杆可以适应5G应用的发展。



可靠的结构设计



5G智慧杆由于增加了5G设备,风荷载大幅增加且重要性比普通灯杆更高,需要依照通信杆的相关要求进行设计。对于通信杆类高耸结构,风荷载起控制作用,首先根据5G智慧杆所在区域,确定基本风压及计算风荷载,然后进行结构设计,结构校核采用专业的有限元分析软件,最后依据分析软件输出的基础反力进行基础设计。

为了将5G设备更好地和灯杆融合,需要对智慧杆上的5G设备进行必要的伪装,同时尽量减少5G设备带来的风荷载增加幅度,并满足5G设备对信号衰减、散热、安装及维护等方面的需求。基于此,中兴通讯专为灯杆上的5G设备设计了杆顶单元。中兴通讯杆顶单元采用勒洛三角形外观,有效降低杆顶单元的风载体型系数和杆顶单元的重量;采用优质复合材料,不仅满足5G天线对信号覆盖的要求,还能满足长期户外环境使用的要求;设置专用维护门,可方便地进行设备的安装和维护;底部设置的特殊调节装置,便于安装,且在安装完成后可进行水平方位角的调整。

由于5G智慧杆搭载多种智慧终端及5G设备,其供电系统及终端管理设备与普通灯杆相比大幅增加,中兴通讯设计了杆底式设备仓和附杆式设备仓,满足不同场景需求。杆底式设备仓为这些设备提供安装位置的同时,保障杆底仓尺寸最小,与灯杆整体相协调;附杆式设备仓杆体开洞尺寸往往大于规范建议尺寸,但是其杆底仓所在位置是杆体中受力最大的部分,因此中兴通讯采用有限元分析软件对其杆底仓进行有限元仿真分析,保证结构的可靠性。



专业的热设计



5G设备属于有源设备,部署在杆顶单元和杆底设备仓时,需要充分考虑设备对散热的要求,使仓体能够为设备提供一个适宜的运行环境。

中兴通讯5G智慧杆顶仓在设计过程中充分考虑了杆顶仓内部空间、设备安装方向、进出风口的面积等对散热的影响,凭借多年通信设备设计经验,辅以专业的热仿真设计软件,结合实际测试结果,在设备仓尺寸、重量、外观三者之间找到了平衡。

中兴通讯5G智慧杆底部设备仓,将5G设备和其他设备分仓部署,避免其他设备散发的热量对5G设备散热产生不利影响;采用优化风道设计、增加温控单元等措施,确保底部设备仓的散热能够满足设备的要求。



可扩展的软硬件系统



目前智慧杆市场还处于发展初期,未来随着5G应用的发展,无论是智慧杆的杆体还是智慧杆的管理平台都不可避免地存在扩容需求。因此在智慧杆方案设计时,杆体采用可扩展结构,有设备扩容需求时,用配套的连接支架安装即可,不影响智慧杆的外观;在管理平台架构设计时,采用三层架构,实现了多个功能模块在一个平台上统一管理,且可根据需求增加功能模块的管理,同时还可对接不同功能硬件设备的软件、系统或平台,打造具有可扩展性且全面集成的智慧杆解决方案。



环境融合的外观设计



在外观方面,中兴通讯5G智慧杆杆体采用一体成型的铝合金型材,独特的阳极氧化处理,让表面细腻抗刮划,尽显精湛的工艺工业设计;整体造型设计时,根据智慧杆使用的场景精心设计了多款智慧杆的造型;配色方面选用了和环境高度融合的色彩,让智慧杆与周围环境做到“形”“色”“境”完全融合。



目前中兴通讯5G智慧杆已在国内外实现商用,并获得客户好评。随着5G与各行业的深入融合,中兴通讯将继续与产业链上下游伙伴紧密合作,使5G智慧灯杆运用在更多的场景中,助力5G网络发展,加速5G ToB应用落地。
