800V高压直流,面向未来的供电架构

发布时间:2026-08-27 作者:中兴通讯 曾荣坤

        AI算力需求的爆发,驱动数据中心供电架构变革,800V高压直流(HVDC)供电架构应运而生,它并非简单的电压提升,而是面向未来高密度算力基础设施的一场系统性供电革命。

        随着人工智能(AI)爆发式增长,大模型的训练与推理24小时不间断运行,推动着全球算力需求呈指数级增长。GPU可以并行处理大量数据,适合高并行、高本地化数据场景,是目前主流的人工智能计算架构。作为算力的核心器件,英伟达(NVIDIA)GPU迭代加速,功耗惊人攀升,从GB200到Feynman,单柜稳态功率实现了超10倍的增长,从百千瓦级直接跨入兆瓦级。

        GPU的应用使得数据中心的工作负载能够跨数据中心实现同步,但会导致电力负荷在极短时间内出现剧烈波动,引入储能系统可有效平抑此类波动。为满足未来算力需求,必须重构电力方案。为应对毫秒级功率震荡及铜耗极限,英伟达积极推动800V高压直流(HVDC)架构,摒弃传统交流配电架构。HVDC架构能最大程度减少计算空间的电能转换环节与线路路由体积,同时有效降低数据中心配电损耗及端到端整体转换级数。与机架内采用的54VDC或设施级480VAC系统相比,800VDC在确保安全性与可扩展性的同时,显著降低了电流强度、铜材用量及线缆体积。



800VDC将是未来AIDC供电架构的发展趋势



        800VDC供电系统是在-48V直流供电基础上发展而来,引入240VDC和360VDC标称电压制式后,由于没有逆变环节、蓄电池直挂母线,供电效率得到显著提升,已经成为传统UPS的替代方案。随着IT机柜密度提升,数据中心趋向更高直流电压等级,具备800VDC或±400VDC输出能力的HVDC和直流不间断电源,后续会被逐步获得市场认可。当前有两种AIDC设施级直流架构:800VDC和±400VDC。

  • 800VDC(NVIDIA架构):直接支持NVIDIA 800 VDC机柜架构。氮化镓与碳化硅转换器件的日益成熟及广泛实践,在电源转换中提升能效和缩小体积,是800V架构落地的技术支撑。

  • ±400VDC(OCP开放计算标准):技术可行且基于早期400V直流架构发展;采用中性点接地方案,在接地、极性平衡及故障检测方面较为复杂,是谷歌、META、微软等公司主推的电压制式。

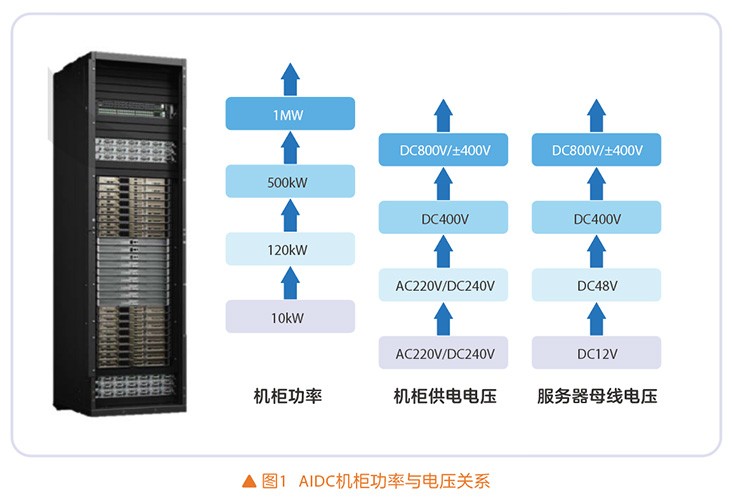

        图1为机柜功率与供电电压的匹配关系。随着机柜功率的快速提升,相对交流架构,基于直流技术的架构电压提升更易于实施,具有成熟的技术和设备基础。因此,800VDC或±400VDC将是未来AIDC供电架构的发展趋势,其中±400VDC既可以作为800VDC使用,也可以作为400VDC使用。





Network diagram-01

AIDC面向未来的供电架构

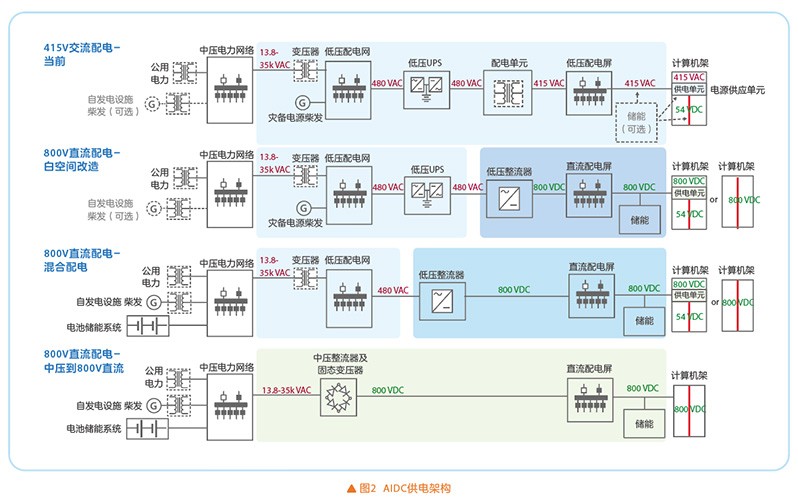

        图2展示了数据中心配电系统从当前交流架构向满足AI工厂需求的800VDC系统的演进路径。各种架构中,第3种架构工频变压器+800V HVDC和第4种架构固态变压器为AIDC适配的2种架构。采用工频变压器+800V HVDC整流方案可以快速落地,利用成熟变压器技术,率先享受800V带来的线损降低与传输能量的提升。而固态变压器架构代表AIDC供电架构的终极形态,兼具电压降损与高频微型化双重优势,助力AIDC供电密度实现指数级跃升,不过短期内不具备工程落地的条件。相较而言,工频变压器+800V架构更具有工程可行性,产业化推进节奏会明显快于固态变压器。





Network diagram-02

当前交流电源架构

        现有415VAC系统包含多个组件,电力以415VAC输送至各计算柜,由计算柜内电源架单元转换为54VDC后分配给IT设备。可选的外部储能系统可用于缓冲GPU工作负载产生的动态功率波动。此架构复杂,电力需经过多次转换,效率较低,且难以支撑兆瓦级机架密度。



过渡性800VDC架构:电源机架(边柜)

        该架构将交直流转换环节移至计算机柜外部,通过在计算机柜旁部署一个专用的“电源机架(边柜)”,将AC/DC转换环节从IT机柜中剥离出来。它接收480VAC,输出800VDC给相邻的计算机架。该架构虽然增加了额外转换环节,并非端到端最优解,但通过将电源转换移出计算机柜能实现快速部署,并支持更高密度的计算部署,显著提升计算密度。针对白空间改造场景,800VDC侧向供电机架作为专用电源柜,内置整流器与配电单元,可在每个机柜附近完成交流至直流的本地转换。在800VDC数据中心组件尚未完全普及的现阶段,该过渡方案具备现实应用价值。随着800VDC配电设备与数据中心运营方案日趋成熟,侧向供电机架可被更高功率密度的整流器替代,并部署在配电系统的上游位置。



第3架构:工频变压器+800V高压直流

        工频变压器+800V整流的800V高压直流方案,可从低压交流电输入,通过整流直接输出800VDC。该系统部署在低压配电柜下游或变压器后方,既能降低机柜层级复杂度,又支持在直流输出端集成储能。该架构能够精简电力传输链路,并以最小空间扩展支持高密度计算需求。当前多家主流高压直流厂家均采用此方案作为AIDC的电源架构。该架构本质上是对传统240V/336V HVDC方案的平滑升级。它最大的优势是可以最大化利用现有产业链和工程经验,实现快速落地,率先享受800V架构带来的降低线损、节省铜材、提升单柜功率密度等核心收益。它是一个更侧重工程快速落地的务实方案。

        下面是这个方案的具体实现过程:

  • 第一步,AC 10kV→AC 380V(利用工频变压器降压):通过一台普通的工频(50Hz)变压器,将电网引入的10kV中压交流电,降压为数据中心常见的380V低压交流电。

  • 第二步,AC 380V→DC 800V(通过整流模块升压):这里的AC/DC整流模块不再是输出240V或336V,而是直接将380V交流电转换为800V的直流电。整流模块通常还会集成PFC(功率因数校正)功能,以减少对电网的谐波污染。

  • 第三步,直流母线配电与备电:这一步与传统HVDC方案架构类似,但电压等级整体提升。800V的直流电被输送到一条公共的“直流母线”上,作为整个供电系统的“主动脉”;蓄电池组(或飞轮储能系统)通过DC/DC变换器挂接在800V直流母线上,市电正常时充电,市电故障时为负载提供不间断的电力支持,保障AI训练任务的连续性。

  • 第四步,按需变换,为各类负载供电:800V直流母线汇集了电力后,需要根据不同设备的电压需求进行“按需分配”。


        不同设备的供电方式如下:

  • 核心IT设备(服务器、GPU等):通过800V DC/DC变换器降压转换,输出48V或12V给IT设备供电。

  • 新型AI服务器:通过800V直流直接接入,这是未来趋势,可省去一级转换,效率最高;英伟达等厂商正推动此项应用。

  • 交流设备(部分空调等):通过DC/AC逆变器输出380V/220V交流电给设备供电,在数据中心全面直流化前,部分老旧空调、监控等仍需逆变器供电。



第4架构:固态变压器

        为满足AI工厂日益增长的电力需求,英伟达正探索中压整流器的应用(将中压交流电转换为800VDC)并研发固态变压器(solid state transformer)技术,以此作为面向未来的设施级配电解决方案。如图2最底部架构所示,中压整流器与固态变压器旨在实现从中压(如35kV交流电)到800VDC的直接转换,从而消除传统低压(480VAC)配电层级,简化设施供电架构。中压整流器与固态变压器的单台容量最高可达7.5 MVA,转换效率不低于98.5%。固态变压器系统整合了中压交流输入端、功率整流模块与直流输出配电单元,其紧凑型高功率容量设计可支撑计算机柜密度增长,凭借直流电源设备实现可扩展性与显著空间节省。然而将固态变压器扩展至兆瓦级容量时,高功率整流模块的开发与可靠性保障,以及高密度下的热管理和电气应力控制仍存在挑战。



        在AIDC供电架构的创新竞速中,“工程可行性”与“技术领先性”的权衡是关键。工频变压器+800V方案凭借其高可靠性与快速产业化能力,将成为未来3—5年行业的主流选择;而固态变压器具备技术领先性,但受限于高压器件(如高压SiC)的工艺成熟度、高频隔离的拓扑优化以及系统可靠性验证,距大规模工程落地尚需时日。两者并非简单的替代关系,而是共同构成了AIDC供电体系从“高压化”走向“全数字化、高密化”的完整技术图谱,为算力基础设施的绿色、高效、可持续发展提供源动力。
