面向5G的MEC边缘云部署方案

随着移动互联网和物联网的快速发展，5G业务呈现出需求多样性的特点。3GPP定义了5G应用的三大场景：eMBB（增强移动宽带）、URLLC（极可靠低延迟通信）和mMTC（海量机器通信），其中eMBB场景提供大流量移动宽带业务，如高速下载、高清视频、VR/AR等，峰值速率超过10Gbps，带宽的要求高达几十Gbps，这将对无线回传网络造成巨大的压力。因此需要将业务尽可能下沉至网络边缘，以实现业务的本地分流。而URLLC场景提供超高可靠超低时延通信，如自动驾驶、工业控制、远程医疗等，要求端到端99.999%的高可靠性和端到端小于1ms的超低时延，满足人们数字化工业的更高要求。这也需要将业务下沉至网络边缘，以减少网络传输和多级业务转发带来的网络时延。

面对5G这两个场景的应用特点，传统大规模集中建设的电信云已经无法满足需求。MEC（Mobile/Multi-access Edge Computing）边缘云应运而生。MEC作为5G演进的关键技术，在更靠近客户的移动网络边缘为边缘应用提供云计算能力和IT服务环境，具备超低时延、超大带宽、本地化、高实时性分析处理等特点。一方面，MEC部署在网络边缘位置，边缘服务在终端设备上运行，反馈更迅速，解决了时延问题；另一方面，MEC将内容与计算能力下沉，提供智能化的流量调度，将业务本地分流，内容本地缓存，使得部分区域性业务能够在本地终结，既提升了用户的业务体验，也减少了对骨干传输网以及上层核心网的资源占用。因此在5G时代，MEC将是5G网络边缘云部署的最佳选择。

MEC边缘云的部署位置

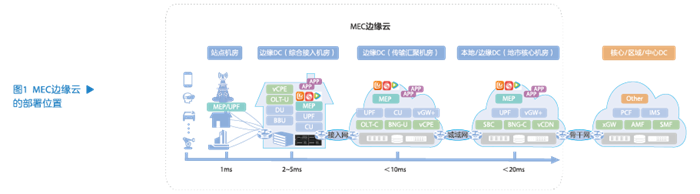

MEC边缘云不限制网络的部署方式，总的来讲，可以按照不同业务场景以及时延的需求进行灵活部署，通常可部署在接入机房、汇聚机房、地市核心机房等位置，如图1所示。

通过在边缘部署MEC平台，能够有效实现将云的计算能力从中心延伸到边缘，实现业务快速处理和就近转发，来满足5G多样化的应用场景。

MEC边缘云的部署形态

由于受限于边缘站点机房的环境（空间、散热、承重等）以及部署成本等因素，MEC边缘云的硬件基础设施通常采用基于x86处理器的通用服务器。这类服务器具有尺寸小、功耗低、计算密度高等特点，适合在环境要求较低的边缘机房部署。

MEC边缘云通常基于特定的云平台（例如openstack），为上层MEC应用提供统一的虚拟化软件环境和资源管理。MEC应用以虚拟机的形式部署于边缘云平台之上，根据不同的场景需要进行灵活的部署，比如在边缘DC通常部署与流量转发强相关的应用，包括vCPE、OLT-U、DU、BNG-U、UPF/GW-U、MEP等，满足大带宽、低时延的业务需求。

中兴通讯MEC边缘云部署方案

为了契合5G时代多业务场景需求，中兴通讯提出了完整的、面向5G的MEC边缘云部署方案。

部署轻量化的边缘云平台

由于受限于边缘站点机房的环境，MEC边缘云的部署规模通常较小，单站点部署的服务器数量较少，可提供的硬件资源有限，而安装Openstack等基础设施平台及管理模块会占用大量资源，造成边缘云的资源浪费。因此需要为MEC边缘云进行“瘦身”，实现轻量化部署，减少平台和管理部分占用的资源，提高边缘云的资源利用率。“瘦身”主要包括以下举措：

－对Openstack进行裁剪，只保留必要的组件，去掉多余组件，减少对边缘云上计算和存储资源的占用；

－采用虚机+容器双核方案实现上层应用的轻量化部署，便于快速部署和升级；

瘦身后的Openstack与边缘云上的计算节点合设，不独占物理资源，以减少控制部分的资源占用。

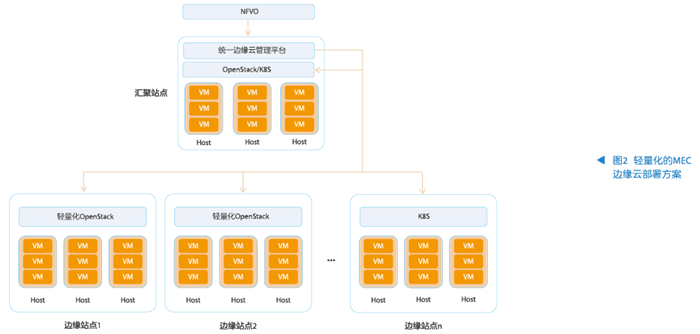

中兴通讯轻量化MEC边缘云部署方案如图2所示。通过部署轻量化Openstack，组件数量比优化前减少了60%，配置所需的资源数减少了75%，管理资源减少了10%，不仅大大降低了边缘云的资源需求，也大大提高了MEC边缘云的管理效率。

此外，为了提高MEC边缘云部署的适应性和资源密度，中兴通讯联合英特尔共同推出了一款MEC边缘云专用的服务器平台OEP600（Open Edge Platform 600）。该平台采用小尺寸一体机设计，机箱深度仅为450mm；CPU采用英特尔最新至强可扩展处理器，为边缘计算提供更强的计算性能；支持宽温工作，散热能力强，维护方便，满足MEC部署的多种环境要求，实现性能与成本的最佳匹配。在2019年MEC技术与产业发展峰会上，中兴通讯MEC边缘云服务器平台OEP600获得了“2018—2019年度MEC技术创新奖”，充分展示了中兴通讯在边缘计算领域领先的创新能力和技术水平。

部署统一的MEC边缘云管理平台

边缘云的规模通常较小，数量较多且位置分散，这给边缘云的规划、部署、运维、运营带来了极大的复杂性，因此需要在上级汇聚站点部署统一的MEC边缘云管理平台（见图2），对下级边缘站点进行统一的管理。各边缘云上只部署计算节点和存储节点，减少管理模块的资源占用。

对MEC边缘云的统一管理主要表现在资源管理和运维管理两方面：

－统一的资源管理
对所有边缘节点上的资源池（计算、存储、网络等）进行统一管理和分配，提供统一的界面集中监控各边缘节点上物理资源的拓扑、告警、性能、容量等信息，并为基础设施管理员提供日志和告警分析等故障定位手段。NFVO只部署在上层的汇聚节点，直接对接统一边缘云管理平台，避免和所有边缘节点的资源池进行对接，对所有边缘节点上部署的虚机（VM）/容器进行统一编排和部署。

－统一运维管理
为各边缘云内的VIM提供统一的运维管理：包括站点管理、用户/租户管理、功能配置、镜像分发、集中备份、升级/补丁管理、巡检、API分发等；提供统一的FCAPS管理，统一的告警、配置和性能统计；提供智能简便的自动化工具，快速实现安装和升级、快速巡检和开局检查、快速故障分析和定位、日志分析等，提升运维效率。

将5G用户面UPF下沉部署，实现本地分流

为了满足5G应用场景大带宽和低时延的特性要求，MEC边缘云在部署时将与5G网络架构深度融合，其业务分流、策略控制、QoS保证等功能，都将通过标准的5G网络功能实现。基于5G核心网的C/U分离式架构，用户面功能UPF（User Plane Function）需要下沉到网络边缘部署，以减少传输时延，实现数据流量的本地分流。控制面功能网元如SMF则在中心DC集中部署，便于统一控制部署在MEC的UPF，统一配置和下发分流策略。

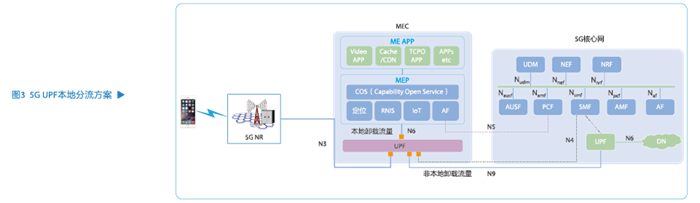

5G用户面UFP下沉部署实现本地分流方案如图3所示。本地MEC将UPF分流规则告知PCF，PCF将分流策略配置给SMF，SMF对所有流量进行集中调度，可采用LADN（Local Area Data Network）、UL-CL（Uplink Classifier）分流或Multi-Homing分流等方案实现本地UPF的选择，并将需要分流的本地流量疏导到本地UPF上实现卸载。对于非本地流量则通过本地UPF发送到中心UPF处理，这样避免所有流量都迂回中心网络，减轻骨干网传输的压力和建网成本，提升网内分组数据的承载效率与用户业务体验。

为MEC边缘云提供硬件加速

MEC边缘云硬件普遍采用x86通用服务器，而x86通用服务器对于特定的业务需求处理性能低下，导致性价比低，无法满足5G场景的商用部署要求。需要考虑针对不同的业务采用不同的软硬件加速方案：

－计算密集型业务，如5G CU PDCP空口加解密处理、MEC定位算法，对CPU消耗极大，需要有专用硬件加速；

－流量转发型业务，如5G UPF/GW-U、MEC本地分流以及CDN、BRAS-U等业务，对网络转发能力要求很高，需要对数据转发软硬件加速；

－视频相关类业务，如AR/VR、视频直播等业务需要对视频渲染、转码进行硬件加速；

AI领域涉及的训练、推理操作需要引入GPU进行硬件加速。

中兴通讯硬件加速方案目前已经支持基于FPGA的GTP业务加速、基于GPU的视频音频业务加速及QAT加解密加速。特别是对5G用户面UPF采用智能网卡硬件加速，将大部分流量从CPU卸载到智能网卡上，以获得更高的转发性能。2019年6月在上海举行的MWC世界移动大会上，中兴通讯成功演示了基于边缘开放硬件加速平台的5G用户面UPF解决方案。该方案较不带加速的虚拟化UPF转发时延降低了90%，吞吐量提高了200%，同时功耗可以减少55%，更好地满足5G URLLC和eMBB对边缘数据中心转发能力的特殊要求。

实现5G网络业务能力开放

业务能力开放是MEC应用的另一大特色。MEC部署在网络边缘，可以实时感知和收集无线网络信息，并将这些信息开放给第三方应用，可以优化业务应用、提升用户体验、实现网络和业务的深度融合。

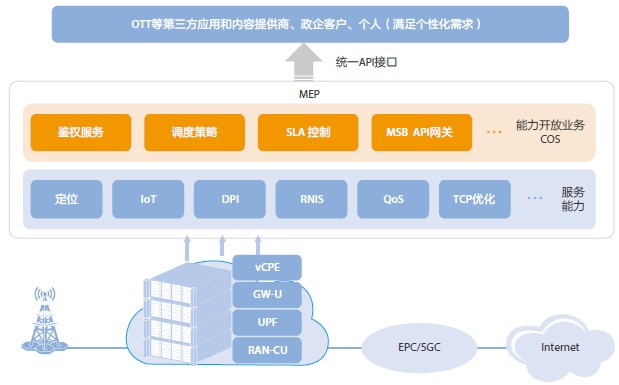

MEC能力开放架构如图4所示。为了实现5G网络的能力开放，在MEC架构中引入了MEP（ME Platform）。MEP通过南向接口获取下层网络的相关信息（UE实时位置、无线链路质量、漫游状态等），并将这些信息包装成不同的服务能力，如LBS位置能力、RNIS无线网络信息能力、QoS能力、带宽能力等, 再通过北向统一API接口开放给上层第三方应用，从而提供更多的增值服务或提升服务质量。同时MEP也可以将感知的上层应用服务相关信息，比如业务时长、业务周期、移动模式等反馈给下层网络，下层网络通过分析这些信息，进一步优化其UE资源配置（如为VIP用户分配合适的带宽资源）与会话管理。

图4 MEC能力开放架构

中兴通讯MEC能力开放架构依托MEC边缘业务平台，开放网络能力给第三方应用，为用户提供差异化的体验，挖掘网络价值，提高运营商增值收入。同时通过开放接口的研究及标准化，加速创新型业务应用的开发及上线，打造良好的 MEC产业生态链。

小结

中兴通讯面向5G的MEC边缘云解决方案，将平台设计、虚拟化、硬件加速、MEP等多种软硬件技术与5G网络架构相结合，提供轻量化、统一管理、高性能、灵活开放的MEC边缘云，使应用、服务和内容可以实现本地化、近距离、分布式部署，从而一定程度解决了5G网络eMBB、URLLC、mMTC等场景中的特殊业务需求，增进了用户体验。中兴通讯希望能够携手更多的行业合作伙伴，共同探讨边缘云的合作模式，共建面向5G的边缘生态系统，全面推动MEC边缘云商用步伐，共同促进5G边缘业务的蓬勃发展。
