系列化产品助力5G多场景覆盖

发布时间:2019-05-16  作者:赵鹏 中兴通讯  阅读量:

2019年1月23日,中国5G推进组宣布,5G技术研发试验第三阶段基本完成,5G基站与核心网设备已达到预商用要求。三大运营商正在25个省市开展5G网络试点。2019年是5G商用元年。

放眼全球,GSMA于2月25日发布的“Mobile Economy 2019”报告显示,2019年将有18个国家/地区发布5G商用网络。

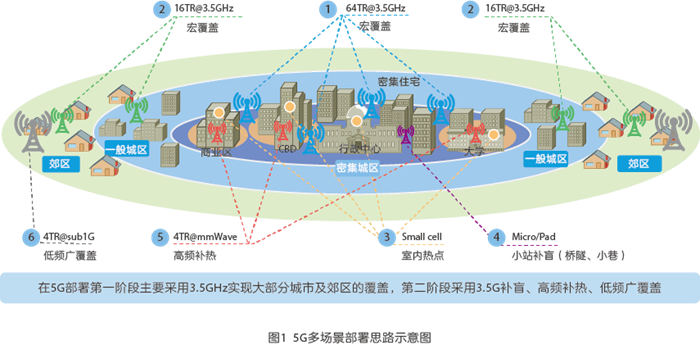

随着5G部署的临近,对于全场景的组网部署,有几个问题困扰着运营商:5G的频谱资源更加丰富,如何定位各频段的特性与用途;新增频谱频段更高,损耗更大,如何增加高频段的覆盖能力,实现利旧现有站点,提高投资收益;传统的室分系统如何演进和扩容等。中兴通讯深刻理解目前全场景网络部署的挑战,提出5G站点部署的思路,如图1所示:用sub1G做LTE基础覆盖层+VoLTE语音承载+NB-IoT承载的打底层,形态以2TR/4TR为主;密集城区的容量层,采用64TR进行覆盖;一般城区及郊区采用16/32TR的Massive MIMO设备进行容量层覆盖;Micro和Pad等小站进行居民区和道路等场景的补盲补热;mmWave设备进行密集城区中高密度地区的容量补热,形态以4TR/2TR为主;采用数字室分系统进行室内的热点区域覆盖。


Massive MIMO,5G宏覆盖的当家技术

Massive MIMO作为5G的技术标签之一,被认为是未来提升网络容量最具潜力的传输技术。Massive MIMO增加了天线数目,形成多个并行的数据传输通道,实现在相同的时频内同时为多个用户提供服务,从而提供更大的分集增益/复用增益和赋形增益,显著提高系统信道容量和频谱效率。以5G部署初期的主流频段C波段为例,尽管3.5G NR的传播损耗大,但波长短,天线尺寸相对也小,相同天面可布置更多的阵子,结合Massive MIMO技术的分集增益、阵列天线的波束赋形增益等特性,64TR@192阵子的MAPL基本可以与FDD 1.8G 2TR持平,优于1.9G 4TR TDD。所以Massive MIMO技术将是n78(5G)宏覆盖的基本形态。中兴通讯可提供16/32/64TR的系列化产品,助力客户根据场景需求选择最适合的产品。

5G部署将率先在密集城区/普通城区起步, 密集城区高楼林立,NLOS多径环境多,对垂直维度的赋形要求高。64TR相对于16TR/32TR垂直维度优势明显,64TR MU-MIMO 配对成功率高,容量优势明显,可最大程度满足密集城区的容量需求。上行边缘速率2Mbps下,64TR密集城区覆盖相对32TR提升12%,相对16TR提升35%。64TR@192AE作为目前最炙手可热的明星产品优势明显,可以减少建站数量,兼顾建网成本最优化。

城郊区域的特点是话务量低,面积广,用户分散,环境相对简单,所以对于容量的需求相对小,优先满足广覆盖。在满足郊区覆盖的基本要求下,16/32TR在成本上具有优势,性价比相对较高,和城郊区域的特点更加匹配。

中兴通讯是全球率先将5G Massive MIMO技术应用到4G商用网络的厂商,有超过5年的商用部署经验,通过实践和大量商用数据反哺方案和产品并提升性能。中兴通讯5G AAU(有源天线单元)经过三代产品演进,在机顶功率提升5倍、带宽提升5倍的前提下,体积减少50%,重量减少36%,热耗降低37%。2019年后期推出的产品性能将有更加显著的提升。

微站,八仙过海补盲补热

相对于2G/3G/4G网络,5G网络由于频谱特性和业务特性的复杂度,其网络建设部署更复杂,尤其无线站点部署面临更大的挑战,主要是设备更多、站点需求更多。5G第一阶段部署主要以n78的中频段为主,需要更多的站点才能实现较高速率体验的连续覆盖。新的站点获取必然面临巨大的资金成本和时间成本压力,而微站由于体积小,易于隐蔽和美化,可利旧小区内灯杆/监控杆/主干道路的灯杆,甚至美化成排气筒等来进行部署,可有效解决站址获取困难、空间不足、供电难等问题。

微站的应用场景主要有:道路/居民区等覆盖受限场景;商业区/景区/校园等容量受限为主的区域。微站占用空间小、部署形态灵活多样,是中后期网络覆盖和容量提升的有效途径。

中兴通讯Pad Site微站方案,包含Pad RRU、Pad电源、Pad蓄电池3种设备,小巧并且具有很好的隐蔽性,可以通过路边抱杆、挂墙安装方式,实现一体化建站,解决狭窄街道小巷、桥隧、小型场馆等场景的补盲补热难题。

QCell,室分覆盖内力非凡

5G早期的目标是释放4G网络流量压力。火车站、地铁站、机场等都是用户密集区域,是大流量场景,5G要首先解决这些地方上网慢的问题。同时,高清视频、AR/VR、智慧家庭等超过70%的5G应用发生于室内。室内覆盖是5G部署的关键一环,解决好室内覆盖问题,才能使众多创新业务落地,覆盖和业务双线驱动将是5G商业化的关键。

5G主流频段3.5GHz可以通过一些技术增强,在室内浅层达到与FDD 1.8GHz相同的覆盖水平,但仍不能从根本上解决室内深度覆盖的问题。专网室分主要以DAS和数字室分为主。DAS系统射频器件多、节点多、节点老化故障导致网络隐患多,且网管无法管理,网络问题难以定位。同时DAS系统耦合3.5GHz频段向5G演进的话,会存在馈线损耗大、无源器件更换成本大等问题。从频段兼容性和工程部署难度两方面看,DAS并不适用于5G主流频段。

中兴通讯在4G室内覆盖主打QCell方案,发展5G室内覆盖,可在现有的4G QCell基础上通过级联5G pRRU 轻松实现叠加5G QCell覆盖。同时中兴通讯也推出4G+5G共模的QCell产品,进一步简化室内覆盖部署。

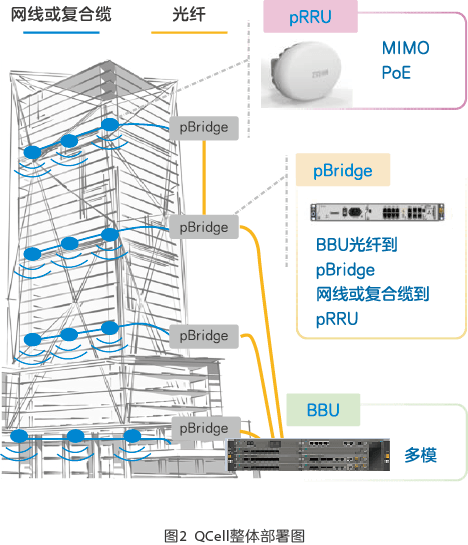

QCell方案采用BBU+pBridge+pRRU组网模式(见图2),支持多模多频融合室内覆盖,支持PoE供电,支持CAT6a和光电复合缆两种拉远部署。与传统室分DAS系统相比,QCell方案具备三大核心优势:头端数字化,实现了从无源天线头向有源RRU的演进,可支持多频多模天线技术;线缆IT化,实现了从馈线向网线和光纤的演进,网线和光纤与频段解耦,支持超大传输带宽,向5G演进;运维可视化,实现从黑盒子向网管实时统一的可视化监控演进,做到可管可控,智能运维。


中兴通讯AAU/RRU系列产品具备通道系列化(64TR/32TR/16TR/8TR/4TR/2TR)、频段系列化(Sub1G/Sub6G/mmW)和场景系列化等特点,可满足多样化覆盖场景需求,助力运营商快速开展5G部署。
