云化核心网vCN助运营商网络变革

发布时间:2018-08-17 作者:方琰崴(中兴通讯) 阅读量:

NFV结合SDN技术推动网络变革

  随着移动用户和数据流量的快速增长,对网络设备容量和性能提出了越来越高的要求;智能终端及OTT(Over the Top)提供商已趋向主导地位,运营商被边缘化和管道化,市场竞争力被严重削弱;云计算技术获得了广泛的关注和迅猛的发展,业务应用与云计算技术已经融为一体,灵活、快捷的服务模式成为了新的趋势。

  面对产业发展趋势,网络变革是运营商的必然选择。运营商现有的网络架构无法实现轻盈转身,在网络变革的众多维度中,运营商急需从最为重要的技术体系中寻求突破。

  NFV(Network Function Virtualization,网络功能虚拟化)使软硬件解耦,即通过使用虚拟化技术,使得X86 等通用硬件可以承载电信功能软件,维护也更加便利,从而大幅降低电信运营商的CAPEX和OPEX。引入NFV,网络硬件基础资源及环境由运营商统一购置或定制,基础资源的共享率大幅提高,业务部署时间缩短。基于NFV架构,网络不再由单独的网元构成,而是围绕网络功能虚拟化,构筑网络的基础设施、业务部署,实现资源与负荷实时匹配,电信网络的自动化管理和敏捷性将显著提升,资源利用效率预期得到提升,使得电信运营商真正具备“大象跳舞”的能力。

  NFV 与SDN(Software Defined Network,软件定义网络)的结合,使得运营商网络能够适应当前面临的挑战以及未来多变的商业模式的需求,是运营商和网络使用者未来的选择。

面向数字化转型的vCN云化核心网方案

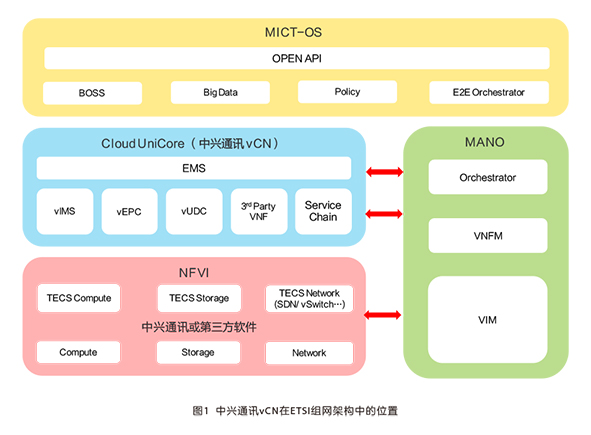

  中兴通讯vCN(Virtualized Core Network) 云化核心网解决方案,基于ETSI 参考架构(见图1),采用开源技术,实现了软件与硬件解耦,提供电信级保障,是高可靠、易管理、易集成的全系列核心网解决方案,涵盖2G/3G/4G/5G 核心网,提供EPC、IMS、UDC 中所有网元,在业界处于领先地位。中兴通讯vCN 和合作伙伴的云平台和MANO 进行了充分的验证,可以快速部署,缩短上市时间,助力运营商进行数字化转型。




  中兴通讯vCN 架构采用低耦合、无状态分层设计:用户数据置于云存储,不再与业务处理绑定;公共模块与业务逻辑剥离,成为通用组件;业务处理控制面与用户面分离,部署灵活。因此,基于vCN 架构的云化网络具有诸多优势:

  ● 零中断,秒级弹性伸缩
业务和数据分离,业务层虚机弹性伸缩无需数据迁移,新虚机从CDB(Central Database) 实时获取最新用户数据,弹性从传统的几分钟缩短到秒级。

  ● 控制面与用户面分离,提效降耗
控制面集中部署,降低TCO,简化运维;用户面转发节点分布式部署,通过负载均衡、就近分流等策略优化转发路径,提升用户体验。

  ● 业务链自动编排,新业务快速导入
增值服务组件按需调度,基于业务和用户特性灵活编排,优化资源利用,加速新业务部署,缩短TTM;Docker/DVS/TOR 多重机制,保障流转发效率;部署与编排自动化,减少运维工作量。

  ● 高可靠性电信云保障网络安全无忧

  全主用云冗余,确保系统高可靠性:业务处理虚机全主用部署,用户数据与CDB 实时同步,当一个或多个虚机故障时,用户接入其他虚机,确保业务无损,无需专用的备虚机模块,处理资源得到充分利用。

  多实例分布式CDB,高可靠数据存储:N+K 分布式容灾,一个或多个虚机失效,其他虚机立刻进行业务接管;数据同步复制,保证虚机数据一致性;虚机运行多个APP应用,实例同时读写,采用更小数据切片,提升系统处理能力。

  DC 级容灾,容灾切换比传统方式更快:VNFC 灵活迁移,利用SDN OVERLAY 能力,无需感知DCI 互联细节;SDN 控制器实现DCI 间流量优化,合理利用网络带宽资源;扩展能力强,为组建大规模数据中心和多租户网络提供保障。

  ● 云网协同,网络资源按需敏捷调度

  云网资源统一调度:网络端到端编排,自适应业务部署,网络自动适应业务调整。带宽及SLA 按需自动调整,实现分钟级业务部署。

  资源利用率最大化:基于带宽利用率、时延、费用等多维度按需调优;提供不同客户SLA 服务,智能均衡链路间的流量分布,资源利用率提升超过70%。

  ● 开放API 和端到端预集成,加快业务部署

  开放API:将运营商的通信、网络等资源能力进行深度挖掘,把网络能力开放给第三方的个人、企业和合作伙伴,通过联合创新,提升运营商的话语权,实现网络转型,开辟新价值蓝海。

  端到端集成:充分验证各厂家不同组件之间的对接。中兴通讯在南京、上海、深圳和德国杜塞尔多夫建设开放实验室(OpenSDN/NFV Joint Lab), 引入HP、DELL、KVM、VMware、CYAN、Overture 等主流组件厂商,打造开放生态圈。

  ● 一键开通,实现端到端快捷部署

  COTS 硬件即插即发现,多网元并发部署,4 个小时完成端到端部署;虚拟VNF 只需5 分钟完成典型场景的部署。

  ● 智能运维和网络安全保障

  智能精准故障定位:网络多层告警关联/根告警分析,快速定位告警根本原因。

  自动化健康套件,网络安全保障:NS、VNF、NFVO、VNFM、VIM、SDN 全面体检;可视化体检报告,基于大数据技术提前发现问题,防患于未然;通过模拟VNF诊断网络互通、网络性能和VNF 部署。

运营商网络转型的战略合作伙伴

  NFV 是一个宏大的架构,对传统网络部署方式是颠覆性的变革。中兴通讯作为NFV 的引导者和使能者,以开放的心态和永不倦怠的探索精神来迎接这个网络新时代的到来。中兴通讯已在全球部署了超过320个NFV商用局和实验局,包括为跨国运营商VEON承建了目前业界最大规模跨五个国家部署的vEPC 商用网络,为孟加拉Banglalink部署最大虚拟化SDM商用平台,6000万用户平滑割接,为Telefonica拉美七国部署跨国分布式vIMS商用网络,为白俄罗斯velcom部署首张全业务虚拟化核心网,为Airtel非洲六国部署vCS/vSDM/vSBC。

  中兴通讯致力于给客户提供优质的服务,共同打造合作共赢的产业生态圈。目前已加入70 多个标准化组织,成为Openstack的金牌会员, OPNFV、ONAP 和OpenDayLight 的白金会员,与业界主流厂家HP、VMware、Redhat 等展开全方面合作,深入参与开源社区。

  2016年,在英国伦敦召开的5G World Summit 2016 全球峰会上,中兴通讯vCN 云化核心网产品获“最佳核心网产品”大奖,以表彰中兴通讯在新电信时代,作为未来网络倡导者、领先者的勇敢探索和卓越成果。

  中兴通讯核心网聚焦NFV/SDN虚拟化技术,致力于4G融合通信演进、融合用户数据、开放通信网络能力、网络基础设施云化等,将成为电信运营商未来网络转型最值得信赖的战略合作伙伴。
