软件定义,开放创新——打造可编程的超100G光传送网

发布时间:2018-08-13  作者:栗清乐(中兴通讯)  阅读量:

SDN从理论走向实际部署


  当前,软件定义网络(SDN)技术演进和应用创新加速发展,产业日趋活跃。国内外设备商、运营商和研究机构对SDN的专题研究热度日趋提升,SDN技术已经从理论探讨向实际部署、产业化发展大步迈进。同时,适逢WDM/OTN网络逐步开启超100G规模部署,如何抓住机遇,将SDN技术应用在超100G光传送网并实现规模部署,将是争夺未来市场占有率的关键。

SDN技术之所以大热,主要是传统的封闭网络难以满足业务创新诉求。现阶段,各种创新应用层出不穷,这就要求网络具备快速部署新服务的能力。然而现有的网络缺乏标准、开放的接口,严重依赖设备商的产品周期,难以快速推出新的服务,阻碍了业务的创新。运营商急需在传送网引入SDN,将控制平面和数据平面分离开,逻辑上集中管理控制网络状态,底层网络硬件设施由上层应用来抽象和定义,构建一个集中管理和控制,软硬解耦,开放标准接口,同时设备层还具备可编程特性的网络,以适应快速变化的业务。

光传送网的SDN化产品

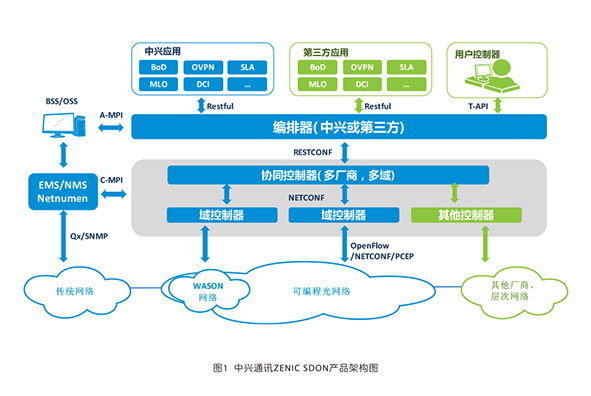

  中兴通讯提供面向应用开放、弹性、高效、智能化、可编程化的光网络解决方案ZENIC SDON。ZENIC SDON产品架构如图1所示。


  中兴通讯的SDON产品架构分为三个平面:可编程光传送平面、控制器层平面以及应用APP平面。
可编程的光传送平面主要是基于100G及超100G网络,可编程特性主要体现在:

  ● 组件可编程,在软件定义的光学器件上,可实现调制方式、子载波数量、栅格宽度灵活改变;

  ● 节点可编程,体现在节点的交换粒度、类型、层次可编程;

  ● 网络可编程,主要体现在两方面:根据用户的需求提供“量身定制”的网络连接服务,业务连接的带宽大小、类型可编程,传送路径和时延可编程,服务质量和安全级别可编程,等等;同时,一个物理网络可以虚拟成多个不同的逻辑子网,提供给多租户使用,逻辑子网的类型、规模、拓扑都是可编程的元素。

  在控制器层平面,采用层次化的控制器设计(编排层+域控制层),既可实现网络集中智能管控,又可灵活扩展支持多域互通和大网统一管理。
在应用APP平面,中兴通讯致力于构建开放的平台,客户可选择中兴通讯为其提供各种应用服务,也可根据控制层提供的开放接口自行开发所需的应用,推动新型业务应用的便捷开发和快速部署。

  将SDN技术应用到光传送网上而诞生的ZENIC SDON产品方案,将为传统的光网络带来巨大价值。

SLA服务等级,差异化保护能力

  传统光网络只能提供一次断纤保护能力,不具备业务多次故障自动重路由能力。ZENIC SDON可实现全网资源的集中控制,具备业务多次自动恢复能力。基于OTN电交叉可实现电层业务的自动调度,基于ROADM可实现光层业务的自动调度,同时支持光电两层的协同调度。SLA可根据业务的不同需求,自定义设置保护策略,提高了业务安全性。

按需业务,灵活部署

  ZENIC SDON提供按需业务BoD、PoD、OoD,支持L3/L2/L1/L0多层业务快速部署,业务部署时间由数天、数小时降为数分钟、数秒,资源利用率、业务性能得到大幅提升。按需带宽BoD提供实时或预约带宽按需调整功能,充分利用OTN管道资源,同时应对突发流量;按需性能PoD可根据业务不同时延需求、传输质量、SLA业务等级提供差异化服务;按需优化OoD提供拓扑改变后的路由优化、流量均衡、策略在线调整功能。

网络切片(光虚拟专网OVPN),精细化控制

  OVPN创新方案可为集团客户提供虚拟专网,实现自助式服务,同时向集团客户提供更高等级的安全保障。在集团客户租用网络故障的情况下,OVPN自动分配额外的网络资源,保证集团客户通信正常,从而提升集团客户体验,减少运营商运维工作量。同时网络切片功能可以给不同的业务分配不同的网络资源,充分利用网络资源,并对业务的带宽、时延等进行精确控制。

IP+光协同,提升网络价值

  IP+光协同是基于SDN的技术方案,采用“管道资源池化”的创新方案,传输网络作为资源池,随时应对IP层业务实际需求申请,具备以下优势。

  ●   资源池化,成本最优:管道资源池化,根据流量大小实时动态调整管道资源,网络资源的利用率从原先20%~30%提升到60%~80%,降低CAPEX。

  ●   弹性资源,网随云动:承载网整体作为一个资源池,按需提供;网络带宽随着业务的需求自动化伸缩。

  ●  资源可视,量化投资:承载网作为整体的资源池被量化、统计,网络资源一目了然;根据资源需求变化,分析趋势,量化投资,进一步降低CAPEX。

  ●   优化网络,减少时延:基于SDN架构,引入层次化SDN控制器,自动对IP网络和光网络资源池进行联合规划、统一调度,输出多层最优路径;跨层网络资源协同、优化网络层次、减少网络跳数、减少时延,必要时光层直通,满足5G等超低时延业务需求。

  ● 极简运维,提升效率:一键式业务开通,APP上构造任意拓扑,L0到L3一次性零配置开通,业务开通时间从平均2周缩短到2分钟;多层拓扑视图,1秒钟内在一个视图中快速定位全网物理故障;零配置资源恢复,业务不受任何影响。

  ● 协同保护,坚强网络:vPIPE共享冗余资源,所有用于故障恢复的资源通过共享的方式按需提供;高可靠性业务,端到端1+1备份,主备业务路径建立时避免使用相同的SRLG(共享风险链路组),主备路径完全分离。

运维能力提升

  ZENIC SDON支持网络规划工具、维护工具、巡检工具、评估优化工具数据共享,实现网络在线规划、光纤智能割接,并针对全网资源优化和碎片整理,提高资源利用率和承载能力,进而实现网络管理和运营自动化、极简化。

  从2014年起至今,光传送网络的SDN化进程先后经历了概念验证、实验室测试及现网试验等阶段,目前已经迈开商用步伐。2018年伊始,国内外多个运营商先后启动SDON方案的落地部署,意味着传统的光传送网向可编程的超100G光传送网已经小规模演进,相信在不久的将来,SDON网络必定遍地开花,全球应用。
