随着5G时代的到来以及各种新兴业务的快速发展,承载光网络规模不断扩大,网络架构Mesh化、业务颗粒多样化、ROADM技术及OTN技术广泛应用,对网络运维提出了更高的要求。

承载光网络的高速发展,给网络运维带来以下难题:
●网络规模大,网络维护复杂度剧增,人工难以处理海量信息;
●网络架构复杂,业务颗粒小,业务调度灵活,网络部署和业务开通配置流程复杂;
●网络运维保障依靠各厂商网管数据的采集分析和人工派单操作,无法满足实时动态调整需求;
●运维子系统相对独立,规划工具、业务开通、巡检工具、运营维护子系统间难以有效衔接,需要人工流转,效率较低;
●业务应用场景多样化,用户需求千差万别,传统刚性运维架构难以适应不同用户的要求。

面对网络运维挑战,全球主流运营商已经向云化、集中化、智能化转型,对业务开通速度、运维效率的要求大幅提升,传统网管系统难以满足高效、快速网络服务的要求。

自动化技术并非新生事物,在各行业早有广泛应用。随着信息技术的发展,人工智能、大数据分析技术的成熟应用,自动化已经不仅仅是代替人工操作,更是可以全局分析,实现性能和服务的最优化,最大限度降低维护成本、提高维护效率,自动化是5G时代网管系统的演进趋势。

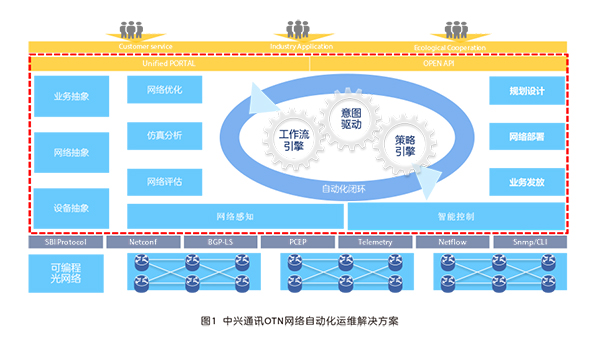

针对光网络运维面临的时代难题,中兴通讯推出ElasticNet UME产品, 为用户提供全生命周期的运维自动化解决方案,如图1所示。




中兴通讯ElasticNet UME产品架构通过工作流引擎,基于模型驱动将规划设计、网络部署、业务发放、网络评估、仿真分析、网络优化有效衔接,实现运维自动化闭环;利用智能策略引擎建立网络事件触发流程,智能决策提高故障处理效率;结合IBN理念,提供用户意图识别能力,实现基于意图驱动的自动化网络,最终实现网络自治。

●规划设计:依据光网络指标设计光网络,提供基于路由策略的OTN业务规划能力,与其他子系统结合提供在线规划能力;
●网络优化:基于SLA模型提供多维度目标优化,包括全局资源优化、业务优化、网络碎片整理、光纤链路负载均衡;同时支持依据用户意图,驱动网络自优化;
●网络部署:基于ZTP(Zero-Touch Provision)理念,提供DHCP服务,为上线OTN设备远程按规划分配IP地址,并进行初始化,实现自动化敏捷部署;
●业务发放:端到端业务发放,支持多层业务快速部署,使业务开通时间降到分钟级甚至秒级;
●网络评估:基于用户业务维护模型建立评估体系,评估光网络整体状态为网络保障和优化提供参考,包括网络链路容量、资源利用率、光纤故障分析、业务性能分析、业务可靠性分析;
●仿真分析:提供节点、链路模拟故障分析,模拟在节点故障、光纤故障情况下的业务受影响情况(中断、降级),以及业务是否可恢复;针对网络方案评估验证是否符合用户意图及相应的网络服务指标要求,为规划设计、网络优化提供参考;
●智能控制:基于SDON对智能光网络控制,提供光网络业务快速开通能力,支持光网络SLA差异化服务能力、支持按需业务(BoD、PoD、OoD);
●网络感知:基于Telemetry/SNMP/Netflow采集网络数据,实时感知光网络光纤质量(光功率、OSNR),业务误码,以及光网络资源使用状态;通过大数据分析、AI智能学习预测光网络状态。

通过以上管控编排一体化的系统化设计,加上工作流设计能力、智能策略、意图驱动以及系统开放可编程能力,中兴通讯ElasticNet UME产品具有如下优势:

●管控编排一体化,全生命周期运维自动化
中兴通讯ElasticNet UME产品集成规划设计、网络部署、网络感知、网络保障、智能控制、网络优化;从用户意图识别到规划设计/网络优化输出具体实施方案,在模拟环境中仿真分析进行验证,通过后自动部署,实时感知网络状态进行网络评估,再反馈到系统依据用户意图进行优化,实现了基于策略的全生命周期各子系统间的自动化流转,完成网络实时动态调整以及自动化闭环。

●智能策略引擎,高效运维保障
中兴通讯ElasticNet UME产品提供智能策略引擎,用户可设计维护策略,将日常人工维护操作进行自动化。系统通过感知网络故障,进行关联分析定位根源,并依据策略可触发光纤故障定位、光功率优化、业务恢复。此外支持将定位后的详细故障信息通过email、短信等方式推送给运维人员,降低运维人员工作量,极大提高运维效率。

●灵活场景化集成,适应不同用户需求
传统网管系统使用场景较为单一,主要参照标准为主流运营商的运维模式。在5G时代,业务应用多样化,中兴通讯ElasticNet UME产品设计上以平台化加组件化为基础,细分用户应用场景,可按应用场景(例如运营商、BAT、政企)提供差异化解决方案,快速响应不同客户的运维需求,改变单一场景产品需求难以复制到不同客户的局面。

●开放柔性化设计,支持应用创新
中兴通讯ElasticNet UME产品将提供一个能力开放的平台,支持第三方通过OpenAPI对接。合作方可以通过OpenAPI对自动化模型、运维策略模型、网络评估体系等编程自定义,灵活应对不同商业应用,提供更加柔性化、个性化的应用。

中兴通讯ElasticNet UME产品以系统化、智能化、场景化、柔性化的设计,简化网络运维,为客户提供高可靠性网络,主动识别网络故障,实时感知网络状态,智能化分析提前预示风险,提高网络可靠性;实现业务快速部署,业务自动化开通,基于模型化设计驱动,实现网络自动部署和业务自动开通,即使面对大规模、复杂架构网络,也能快速开通业务;实现精准高效运维,通过业务关联性、告警处理策略有效压缩网络告警,利用维护策略、大数据分析定位故障,自动派单,使运维人员聚焦于工单处理,大幅提升运维效率。
