接入网络流量可视化解决方案:Light Cloud

发布时间:2020-08-19  作者:中兴通讯 田洪亮  阅读量:

随着光纤接入网的大规模建设,接入的用户和业务越来越多,网络流量可视化成为一种基本的运维需求。网络流量可视化在网络规划、网络安全、业务质量分析等方面都具有很高的价值。但在现有运营商网络中,由于接入设备能力的不足,很难支持这些功能。基于此,中兴通讯提出了基于OLT(Optical Line Terminal,光线路终端)内置刀片服务器的流量可视化方案,满足运营商接入网络流量可视化的需求。

接入网流量可视化关键需求

运营商对光纤接入网的可视化需求是多方面、多层次的,不仅包括功能和性能要求,还包含所采用的技术先进性、部署的灵活性和后续可扩展等多个方面。

-多层次可视化需求:多层次可视化包括网络设备、管道连接和业务流量可视化几个方面。网络设备和端口本身的状态信息、流量统计信息的可视化是最基本的要求,现有EMS功能上也具备,但信息频度和颗粒度不够,需要采用Telemetry等新技术来提升;管道连接的可视化,主要是指接入网中PON&以太网连接的KPI特性监测和可视化呈现,随着承载诸如政企、移动回程等更多高价值业务,这方面需求日益强烈;业务流量可视化的需求来自于运营商对上层应用的用户真实体验质量的监测需求和价值挖掘需求。

-增强接入网运维手段:接入网是影响用户业务体验质量的关键区和网络故障高发区。据统计,80%的体验质量问题和网络故障出现在接入网,因此,需要增强接入网运维手段。

-灵活部署、重点保障:运营商网络面向海量用户,大部分用户接入的是上网业务。大规模、大范围地检测所有用户和所有业务,成本高昂。运营商一般要求对重点区域、重点业务和重点用户进行长期质量检测分析。

-就近部署:MDI、DPI、IPFIX等检测手段,在接近用户的地方部署,能更真实反映用户体验,同时方便故障定位。

-技术先进,开放可扩展:运营商希望引入行之有效、源于数据中心和企业网络的先进运维技术,如Telemetry、sFlow和IPFIX技术,甚至业务DPI技术;同时,还希望可以灵活扩展升级运维手段,甚至能够方便加载第三方运维工具。

Light Cloud流量可视化解决方案架构

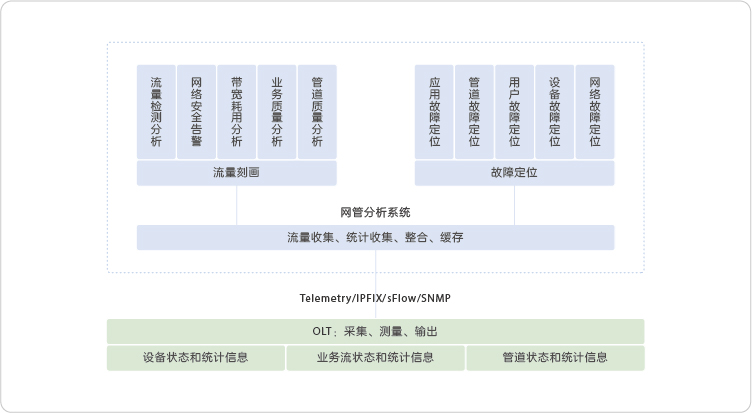

中兴通讯适时推出Light Cloud流量可视化解决方案,其系统架构如图1所示。其中OLT设备中的各种信息采集和输出可以采用内置刀片服务器辅助进行,一方面弥补原有OLT设备的能力不足,另一方面可以按需部署。OLT的其他单板只需支持流镜像、有限的状态和统计信息上报功能,流分析、统计、格式处理、数据缓存等功能可卸载给内置刀片服务器来处理。采用这种方式,甚至可以支持同机房其他设备的流量数据分析、统计和格式输出功能。

图1  Light Cloud流量可视化解决方案架构

流量可视化应用场景

流量可视化方案可用于多种运维场景,如业务流量监测分析、网络状态监测分析和故障快速定位等目的。业务流量监测和网络状态监测可以帮助评估用户体验质量,进而指导网络规划、网络运营。

-基于IPFIX采集和输出,对接第三方流量分析系统

IPFIX是流量采集和输出的工业标准,有丰富的第三方分析软件系统。方案基于OLT内置刀片服务器,支持流数据采集,且遵循IPFIX协议输出到第三方流量分析系统,方便进行各种网络检测分析和运维工作。

-热点频道MDI长期检测和管理,保证视频体验质量

IPTV已成为运营商的基础业务,针对重点频道,需要长期进行视频传输质量MDI的检测分析,及时发现传输质量的劣化问题。MDI指标的实时计算和呈现,需要消耗大量的计算能力,依赖于内置刀片服务器的强大能力,可以长期检测分析几十个频道的MDI,从而保障重点频道的业务体验质量。

面对运营商接入网流量可视化需求,中兴通讯Light Cloud流量可视化解决方案不仅可以满足快速故障定位的需求,还可以多维度刻画网络流量,保障网络安全,提供业务质量长期检测分析,为网络运营和运维提供有力支撑。
