自动化运维关键技术：智能监控和故障分析

4G走向5G，电信设备从传统设备演进到虚拟化、云化时代，软硬件架构都发生了翻天覆地的变化。电信业引入了很多IT的软件架构、思维、方法等；开源、APP和基础设施解耦等给电信应用带来了很多好处、便利，同时也带来了新的问题，其中对电信运维方式产生了较大的影响。

2G/3G/4G时代，业务一旦出现问题，运维人员一般不需要分析是硬件故障还是软件故障，对设备本身先进行软硬件一体的主备倒换，先恢复业务，再进行故障定位。

在当前云时代，基础设施集中化，中心DC物理设备规模庞大（>1000），网络功能打散分布在不同的物理节点上，一旦出现故障，原有的软硬件一体化主备倒换方式不再有效，需要更有效性自动化识别能力，识别故障根源是硬件原因、云平台原因，还是上层VNF的原因，快速区别出故障的根本原因，才能及时对故障进行有效隔离和恢复。

实现自动化和智能化的网络运维，是5G关键技术，而智能监控、故障分析是自动化运维的关键技术。

智能监控

智能监控的目标是，软件自动化发现系统运行异常，自动触发下一步对异常的分析，从而定位出系统异常根源，快速修复故障。

实现智能监控有直接方式和间接方式。

直接方式是指对环境、硬件（计算、存储、网络）、Cloud OS等关键设施进行指标监控，一旦出现异常数据，进行直接的故障告警、定位。

间接方式对5G业务关键KPI进行监控和多维度的对比分析，通过分析发现KPI异常判断故障是否发生，从而触发故障进一步关联分析定位。

多维度的对比分析可以从几个方面进行：
－历史数据对比方式。历史总是相似相近，历史数据对比分析按天、周、月、年、节假日历史数据综合进行，通过AI算法预先给出下一阶段（小时、天）KPI预测数据，再根据实时采集得到的数据，对比判断系统是否异常；
－同类对比方式。同类型的5G NF的同类KPI变化应该趋于一致，一旦出现较大（超过域值）波动，可以判断系统异常；单一的NF内部，不同微服务的处理KPI同样也应该趋同，如果不一致同样也可以判断系统异常。

故障分析

故障根源分析可以从告警和日志两个方面入手。在监控系统发现系统异常后，触发纵向分层告警、分层日志关联分析；横向关联NF内微服务间、NF-NF间进行关联分析，定位故障根源。

纵向关联

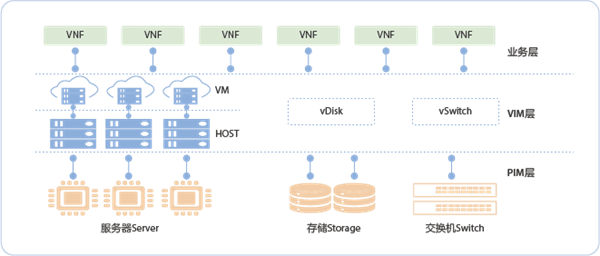

纵向关联体现在垂直架构上，网络架构包括物理层、虚拟层、业务层三个层次，当底层出现故障时，将影响上层业务（见图1）。

纵向关联解决的关键问题是：一旦发生底层硬件、虚拟层故障，上层业务KPI等指标会出现异常，垂直关联把上层业务的异常和底层故障关联起来，识别出根故障根源是在哪个层次：PIM层、VIM层还是VNF业务本身。

横向关联

横向关联能够解决的关键问题在于，把一个网元的故障和另一个业务相关网元的故障关联起来，把一个微服的故障和真正出问题的微服务关联，在应用层这同一层次识别出真正出问题的微服务或组件。

－在同一个VNF内，一个完整的业务流程需要不同的微服务协同完成，这些协同的微服务相互影响和干扰，一旦其中一个出现问题，故障的表现扩散到其他微服务，通过微服务间的横向关联，识别出故障根源微服务，快速定位真正出故障的微服务或组件。

－在VNF-VNF间业务流程在不同节点间流转时，如果某个节点发生故障，也将影响到与其相关的其他节点。比如：AMF、SMF、PCF、UDM等相互之间的关联影响，是业务流程的不同节点，通过VNF间的横向关联，在故障时，能快速识别出故障根源VNF，再协同VNF内微服务的横向关联功能，结合纵向关联，对故障进行最终定位。

常用技术

故障根源分析的常用技术有数据采集、数据分类（清洗）、数据监控、数据关联、定层定位等。
－数据采集：采集的数据包括业务告警、业务KPI、业务配置操作日志、网络设备操作日志、存储设备操作日志、虚拟设备操作日志、虚拟层平台操作日志、虚拟层系统运行日志等；
－数据分类：数据在清洗分类时主要有几个标签，如时间、位置、我影响谁（分类标签）、谁影响我（分类标签）；分类标签包括网络、主机、存储、配置；
－数据监控：一般对上层KPI进行监控，KPI数据是统计数据，可以引入AI算法，对异常KPI进行判断，一旦出现异常数据，判断系统出现故障，触发故障根源分析系统；
－数据关联：主要根据预置的模板进行，模板以标签的形式进行关联，其中位置、时间、我影响谁、谁影响我，是数据关联主要依据；
－定层定位：通过数据关联，从上往下（业务、虚层、物理层）确定最终的关联节点，水平关联通过“分类标签”最终找到故障起因的网元、微服务或组件。

智能监控、故障分析技术，解决了传统设备走向云化带来的设备故障定位复杂性，降低5G云原生及服务化软件架构带来的系统维护复杂性，使得运营商可以聚焦5G业务本身，创造更大价值！
