Sub-3GHz超宽带极简站点方案,见证5G时代4G站点现代化改造趋势

发布时间:2019-11-15  作者:杨丽莎 中兴通讯  阅读量:

5G时代的4G网络建设

5G发展至今,全球已经有34个国家和地区完成了5G频谱分配,另外有40个国家宣布了三年内的5G频谱分配计划,并有20多家运营商正式发布了5G商用网络。无论是SA还是NSA模式,5G建设一般都会采用先覆盖热点区域、后续连片,先城区、后郊区,先宏站、后微站的部署策略。5G建设给现网带来了前所未有的挑战。

-站点超负荷部署:5G从热点区域开始全面铺开,新制式新设备的引入将给现网2G/3G/4G各类站点带来巨大考验。经过2G/3G/4G的多轮建设,多频多制式已是无线站点常态,站点设备不断累加,铁塔、抱杆等站点基础设施日趋拥挤,逐渐不堪重负。加上原有1800MHz、2100MHz等频段的LTE双发吞吐量已逐渐无法满足用户需求,升级需求迫切,站点天面空间更加捉襟见肘。

-现网无法演进:除了高频5G以外,Sub-3GHz频段甚至Sub-1GHz也是5G演进的关注热点,几乎所有4G常用频段都映射到了3GPP定义的5G NR频段。相比于3GHz频段以及6GHz以上频段,在Sub-3GHz将现网升级演进到5G的速度更快。如果2G/3G/4G现网站点无法平滑升级,则会成为5G演进的巨大障碍。

在5G网络的发展期,4G网络建设呈现以下特点:

-LTE持续演进:全球范围内,LTE发展尚未达到顶峰,2G/3G用户在向4G切换,4G仍有扩容预期和长期发展窗口。

-多频段组合扩张业务:历经多年发展,运营商往往手握多个频段资源。多频段组合运作,可以使运营商提供更多业务、更好的覆盖、更多容量,改善用户体验。以B28 700MHz频段为例,700MHz频段低,在全球范围内受到5G青睐,目前将700MHz纳入5G频谱计划的国家遍布西欧、拉美、亚太地区。在欧洲,700MHz作为新频段引入。如何高效地将新频谱资源纳入现网,不增加站点负担,是运营商关注的问题。

-5G演进与动态频谱共享:3GPP R15引入DSS动态频谱共享功能(Dynamic Spectrum Sharing)后,实现了LTE/ NR在现网4G用户和5G新用户之间的频谱资源平衡。支持5G演进和DSS功能成为LTE网络能够平滑演进至5G NR的利器。

面对5G网络的引入所带来的考验,在5G建设的同时进行4G网络现代化改造是运营商的最优选择。

中兴通讯超宽极简站点方案

随着5G建设目标及4G现网改造痛点的逐步清晰,中兴通讯推出的Sub-3 GHz超宽带极简站点方案也在不断升级完善。方案不仅能够帮助运营商持续优化4G网络覆盖、优化网络容量,还使现网具备快速平滑向5G演进的能力,吸引5G新用户的同时,提升现网4G用户体验,实现网络制式稳健迁移。

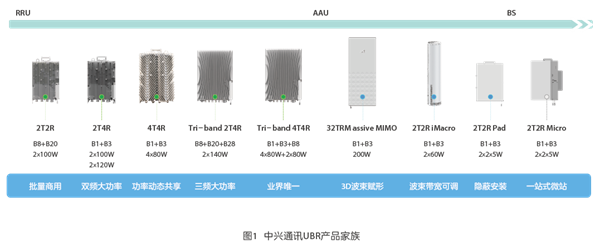

中兴通讯于2014年在业界首家推出创新的超宽带UBR(Ultra Broadband Radio)产品和解决方案,并成功实现规模商用。数年间结合各区域差异化频段、功率、性能需求,产品持续创新。2018年率先推出大功率双频UBR产品方案。2019年再次业界首次推出两款三频UBR RRU产品。截止目前,中兴通讯已推出9款超宽带设备,覆盖RRU、AAS、Small Cell、Micro eNodeB等多类产品(见图1),应用于20多个网络,发货量超过15万台。

UBR(Ultra Broadband Radio)设备通过超宽带射频技术把多个单频独立设备做到一个RRU里。和传统站点相比,UBR产品不仅成倍减少RRU和馈线数量,有效简化站点复杂度,还能充分利旧现网多端口天线,大幅减少站点基础投资和后期网络运营成本。中兴通讯所有UBR硬件均支持5G演进,通过软件版本升级可支持5G NR,并且UBR RRU支持DSS功能,原有LTE载波配置通过软件升级即可支持DSS功能,实现LTE/NR频谱动态共享。

2019年最新推出的三频UBR产品分为两款。

第一款集成了3个Sub-1GHz频段——700MHz、800MHz、900MHz,机顶功率高达2×140W。这款UBR设备既可以用于三频高功率网络部署,也适用于网络共享时,将机顶功率分配给两个运营商的载波分别使用。700MHz频段低在全球范围内受到5G青睐,目前将700MHz纳入5G频谱计划的国家遍布西欧、拉美、亚太地区。在欧洲,700MHz作为新频段引入。启用这一款UBR RRU之后,不仅可以支持新的700MHz频段,还可以替换原有800MHz、900MHz设备,三位一体,将RRU设备数量减少66%,馈线数量也相应减少。

以某项目为例,采用中兴通讯的Sub-1G UBR产品后,700MHz可以配置为4G/5G DSS;800MHz配置为LTE,部分配置为NB-IoT;900MHz根据需求可以配置为GSM/UMTS或者GSM/LTE双模。

第二款三频UBR RRU是业界首个集成900MHz、1800MHz、2100MHz三个主流频段的射频模块,可以最大限度地减少站点设备数量,支持GSM、UMTS、FDD-LTE和NB-IoT,并且支持平滑演进到5G NR。1800MHz与2100MHz采用超宽带功放,双频四发四收,输出功率为4×80W,支持两个频段间灵活的功率分配,900MHz输出功率2×80W,满足大容量宏覆盖场景需求。创新的三频UBR产品相比于传统的三个等功率设备,体积减小20%,重量减轻30%,RRU数量减少66%,安装时间缩短60%以上,极大降低对天面安装空间的需求,降低站点租赁成本,为5G部署预留可观空间。

以欧洲某运营商为例,该运营商在新建5G网络的同时需要引入700MHz新频段,而现网800MHz、900MHz、1800MHz、2100MHz以及2600MHz频段的设备受限于演进能力和天面空间,面临升级换代。针对该情况,中兴通讯两款三频UBR产品强强联合,将站点改造为全站支持5G平滑演进,支持LTE/NR DSS和CA(Carrier Aggregation,载波聚合)功能,实现频谱资源灵活重耕,网络可吸纳5G新用户,并进一步培养4G用户大流量使用习惯;方案节省50%的RRU设备,降低承重,降低OPEX。改造前后的站点数据对比见表1

中兴通讯Sub-3GHz超宽带极简站点满足4G网络改造中的宏站、街道站和热点站的覆盖、容量、演进和站点部署需求,受到全球主流运营商的广泛认可。业界领先的UBR系列产品,帮助运营商打造GUL多制式、多频段、全场景覆盖的4G精品网络,实现4G网络长效运营。同时该方案在设备能力和网络架构上全面支持向5G平滑升级和演进,支持DSS功能,为平稳迁移至5G网络部署打下了坚实基础。
