软件定义的分组传送网技术演进之路

发布时间:2015-05-01 作者:赵福川,李鑫(中兴通讯) 阅读量:

       分组传送网(PTN)是以分组交换为内核,采用MPLS-TP协议的多业务传送技术。PTN顺应了电信业务的IP化发展趋势,满足了2G/3G/LTE移动回传和大客户等业务的承载需求。面向互联网应用为中心的业务发展需求,PTN技术有进一步演进的驱动力,软件定义的分组传送网(SPTN)技术的提出,推动了SDN技术在PTN网络的引入,通过集中式的网络可编程控制和网络能力的开放,更好地满足ICT时代以网络为中心的业务运营需求。


SPTN技术架构

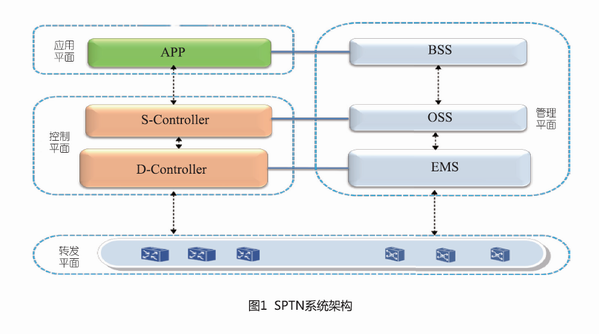

  SPTN系统架构由转发面、控制平面、管理平面和应用平面组成,由图1所示。


  当一个网络的网元数量大于控制器管控能力时,需要网元级的多个控制器来管控。为了满足电信级大网的组网需求,控制平面采用层次化控制架构,分为域内控制器(D-Controller)和域间控制器(S-Controller),其中D-Controller负责域内业务的控制,并通过南向接口控制转发面设备。S-Controller负责域间业务的控制,通过调用D-Controller提供的北向接口,完成全网的资源协调和业务调度,实现网络资源的跨域协同控制。


  在SPTN系统架构中,管理平面仍然长期存在,管理平面要继续负责转发面和控制器的资源和版本管理、告警和性能监控,满足网络的运维需求。


层次化控制


  S-Controller是SPTN架构的核心,用于域间业务的控制和协调,具备域间拓扑的管理、路径计算和业务编排的功能,S-Controller可以进行多级嵌套,拓展网络控制规模。为了减小S-Controller控制器感知的拓扑规模和计算功能量,上层控制器可以将下层控制器抽象为一个容器节点(Node),下层控制器之间的域间物理连接抽象为Link,在这种情况下,上层控制器看到的拓扑由容器节点加上Link,网络拓扑大为简化。


  S-Controller通过南北向接口与D-Controller的协同,计算端到端业务转发路径。首先根据上层拓扑,计算域间转发路径,并将域内业务的路径请求下发给D-Controller,D-Controller完成域内的路径计算后,将计算结果向上反馈,由S-Controller对路径进行最优化拼接,形成端到端的跨域转发路径。


  层次化控制采用控制器的南北向接口实现域间LSP的标签交换功能,在这种场景下,S-Controller把域间LSP上游D-Controller的标签申请转发给下游D-Controller,下游D-controller收到请求后,把分配的标签通过S-controller转发给上游的D-controller,从而完成LSP标签的分配。


现网PTN向SPTN的平滑演进


  PTN技术采用了转发与控制分离、集中化管理的构架,天然具有向SPTN演进的优势。为了降低SDN在运营商网络的引入门槛,保护现网设备的投资,中兴通讯的SPTN方案做到了不改动现网PTN设备的硬软件,不中断业务,通过SDN域内控制器和域间控制器的引入,实现现网PTN向SPTN的平滑升级。平滑升级的方案通过PTN的网元级网管(EMS)将现网的各类PTN设备资源进行统一的抽象,利用厂家定义的接口将网络资源和拓扑开放给D-Controller,从而通过D-Controller对现网PTN进行集中控制。平滑演进方案考虑到EMS上有大量的现网配置数据,支持D-Controller和EMS的协同,避免了资源的冲突。


基于Openflow的转发面


  Openflow提供了一个开放的协议,用户可以通过该协议对转发面的流表进行精细化可编程控制。对于今后新建的网络,支持Openflow的转发面也是SPTN的一个组成部分和演进方向。


  Openflow转发芯片具有高度的灵活性和可编程性,在设计转发面多级流表结构时,需要根据PTN的业务特性,设计一种针对PTN应用的流表转发(TTP)模型。现有的硬件转发芯片方案已为PTN业务流程高度优化设计,技术成熟度高,是否可以改为支持Openflow的转发面?答案是可以的。可以设计一个Openflow的数据转发抽象适配层来封装现有芯片的转发能力,满足TTP模型要求,从而大大提升Openflow转发面的可商用性。


  为了满足PTN特定的预激活OAM和自动倒换协议(APS)的性能要求,需要在转发面设备上完成快速OAM和保护倒换功能,OAM/APS的配置和状态查询由控制器通过南向接口的扩展来实现,这部分接口是控制器业务设计需要考虑的。


SPTN的价值


  SPTN将SDN的先进理念与PTN电信级可靠性、业务高质量的优势相结合,其价值体现在:


  ●   引入控制平面,提供网络的智能控制和协同能力,大大提升了跨域业务的开通效率,解决了异厂家网络侧对接的老大难问题,提升网络抗多点失效的业务恢复能力。


  ●   提高网络资源利用率,实现流量经营。依靠集中化的控制平面和对全网资源的监测和分析,能够动态进行资源调度,大大提高网络的资源利用率。


  ●   提供网络的虚拟化功能,通过网络资源的逻辑分片,实现集客业务和移动回传业务的资源独立控制,方便网络资源的精细化经营和管理。


  ●   建立开放式生态系统。借助于SDN的开放性,引导整个产业走向更为开放和合作的模式,便于网络和业务特性的快速推出,降低整个网络和业务的总体拥有成本(TCO)。



  SPTN是SDN在传送网的技术创新,对电信网架构和演进影响较大,研究和推动SPTN的技术和产业链,对于提升移动回传和政企网专线业务的承载能力有较大的促进作用。
